3d打印模具嫁接案例

存在问题：

1.原模具镶件均由传统方式机加而成机械性能不稳定

2.产品存在曲翘变形的缺陷

方案：

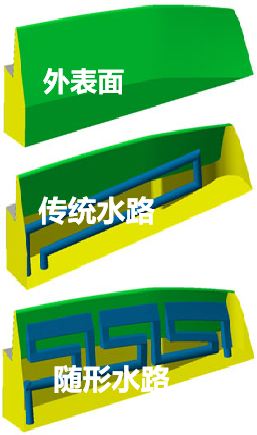

1.对原模具上方进行3D打印随形水路设计，下方仍采用机加工铣出

2.两种加工制造方式结合，在改进模具质量的基础上，成本得到有效控制

应用结果：

1.变形更少，机械性能更好，表面质量更高

2.冷却时间从56s降至35s，提高37%

3.冷却温度从102℃降到了82℃

4.温度梯度从80℃降到了30℃

5.生产率从每分钟1个部件上升到了2个
