3D打印材料-ABS塑料简介

01

ABS的结构

ABS 塑料是丙烯腈(A)、丁二烯(B)、苯乙烯(S)三种单体的三元共聚物，三种单体相对含量可任意变化，制成各种树脂。ABS 兼有三种组元的共同性能，A使其耐化学腐蚀、耐热，并有一定的表面硬度，B使其具有高弹性和韧性，S使其具有热塑性塑料的加工成型特性并改善电性能。因此ABS 塑料是一种原料易得、综合性能良好、价格便宜、用途广泛的“坚韧、质硬、刚性”材料。ABS塑料在机械、电气、纺织、汽车、飞机、轮船等制造工业及化工中获得了广泛的应用。

ABS树脂是丙烯腈（Acrylonitrile）、1,3-丁二烯（Buta****ne）、苯乙烯（Styrene）三种单体的接枝共聚物。它的分子式可以写为(C8H8）x·(C4H6)y·(C3H3N)z，但实际上往往是含丁二烯的接枝共聚物与丙烯腈-苯乙烯共聚物的混合物，其中，丙烯腈占15%~35%，丁二烯占5%~30%，苯乙烯占40%~60%，最常见的比例是A:B:S=20:30:50，此时ABS树脂熔点为175℃。

02

ABS的性能

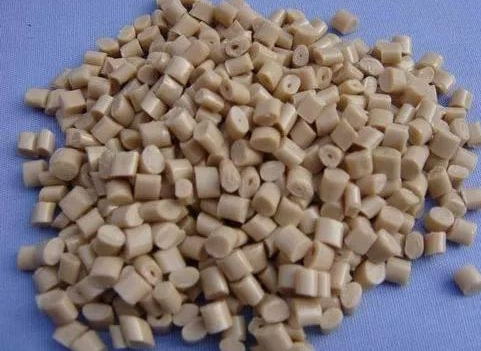

ABS树脂是微黄色固体，有一定的韧性，密度约为1.04~1.06 g/cm3。它抗酸、碱、盐的腐蚀能力比较强，也可在一定程度上耐受有机溶剂溶解。

ABS树脂可以在-25℃~60℃的环境下表现正常，而且有很好的成型性，加工出的产品表面光洁，易于染色和电镀。因此它可以被用于家电外壳、玩具等日常用品。常见的乐高积木就是ABS制品。

ABS树脂可与多种树脂配混成共混物，如PC/ABS、ABS/PVC、PA/ABS、PBT/ABS等，产生新性能和新的应用领域，如：将ABS树脂和PMMA混合，可制造出透明ABS树脂。

当共混的三种成分比例的调整时，树脂的物理性能会有一定的变化：

1,3-丁二烯为ABS树脂提供低温延展性和抗冲击性，但是过多的丁二烯会降低树脂的硬度、光泽及流动性；

丙烯腈为ABS树脂提供硬度、耐热性、耐酸碱盐等化学腐蚀的性质；

苯乙烯为ABS树脂提供硬度、加工的流动性及产品表面的光洁度。

 在ABS树脂中，橡胶颗粒呈分散相，分散于SAN树脂连续相中。当受冲击时，交联的橡胶颗粒承受并吸收这种能量，使应力分散，从而阻止裂口发展，以此提高抗撕性能。

接枝共聚合的目的在于改进橡胶粒表面与树脂相的兼容性和粘合力。这与游离 SAN树脂的多少和接枝在橡胶主链上的 SAN树脂组成有关。这两种树脂中丙烯腈含量之差不宜太大，否则兼容性不好，会导致橡胶与树脂界面的龟裂。
