3D打印毕业设计建模时常见的问题

三维-小维尼
2021-04-22 15:39:05

越来越多学生的毕业设计采用3D打印来加工,但是学生建的模型各种样式的都有,很多的设计只注重模型的视觉效果,不考虑模型的真实性,因此,模型需要进一步改进了才能打印,改来改去比较麻烦时而且费时。下面白令三维3D打印为大家总结了一些常见的学生毕业设计常见的问题。

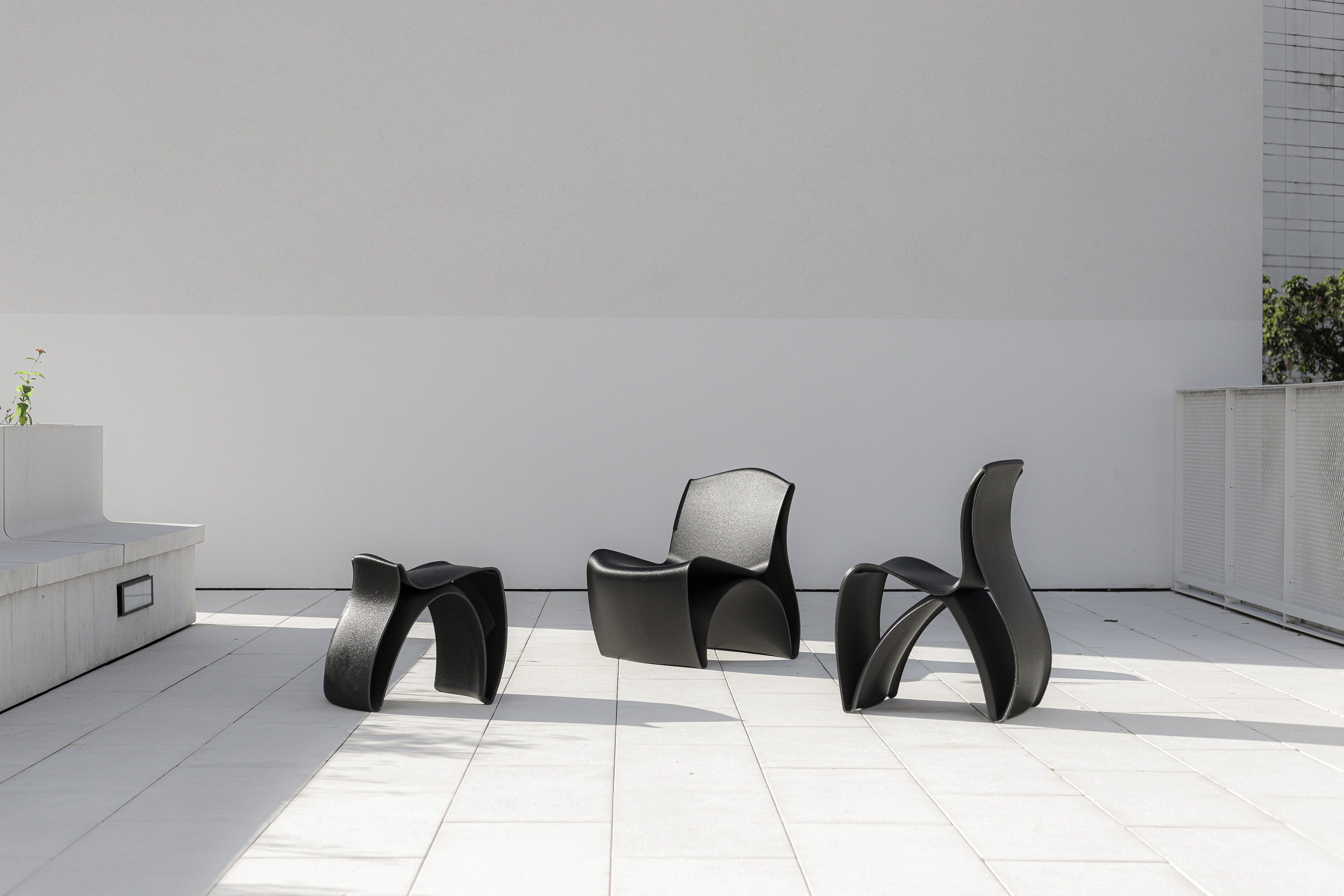

3D打印家具

一,建模本身的问题

3D打印的物体模型必须为封闭的,已经具有相同的法线方向,很多同学建模模型是由破面,就是模型缺少面,模型的面与面没有贴合,有缝隙,已经法线方向反了,这些都是建模本身的问题,一般的学生能够注意到。

二、3D打印的问题

由于模型需要进行3D打印,所以需要符合3D打印的需要,一般3D打印的尺寸比较多的是800*800*500mm,也有更大的,但是更贵,一般可以拆件打印。

还有就是模型的壁厚的问题,有些同学建模的时候没有注意壁厚,300到600mm的尺寸,但是整体壁厚只有1mm,虽然能够打印,但是壁厚很薄,容易在运输过程中断裂的,最少也要到2mm。

对于需要进行装配的结构,需要留安装余量,学生实际经验少,认为1mm的柱子可以插进1mm的孔里面,设计没问题,但是加工过程中有误差,这样的设计是有问题的,需要留安装余量,一般是单边0.2mm的。

以上就是常见的毕业设计模型过程中出现的问题,有其他问题,还需要具体分析。

白令三维提供3D打印一站式服务,如果你有建模以及3D毕业设计的需要,欢迎联系我们。
