浙大团队开发出高密度高强度石墨烯微晶格液晶三维打印技术

溶剂化石墨烯基材料是石墨烯宏观组装体制备领域的一个重要课题。利用氧化石墨烯（GO）水系分散液的液晶行为和胶体性质，科学家们已发展出了一系列以GO为前驱体制备石墨烯纤维，膜，气凝胶等宏观组装体的路线。然而，这些路线在适配3D打印技术时，出现了新的挑战。3D打印技术对打印墨水有高粘度，高模量，快速剪切变稀等的严苛的流变要求，传统的GO分散液难以达到。

目前，已报道的文献中主要以添加剂法和高浓度法两种策略来实现GO前驱体的流变行为的改性。然而，这两种方法都未能解决，在3D打印石墨烯前驱体墨水中，高浓度和均相不相容的矛盾，另外，所得到的石墨烯材料局限于多孔结构，强度低，限制了3D打印石墨烯材料的实际应用。设计一种高浓度且均相的石墨烯前驱体墨水，用来制备高密度，高强度，高功能化的石墨烯3D打印材料是一个亟待解决的问题。

研究亮点：

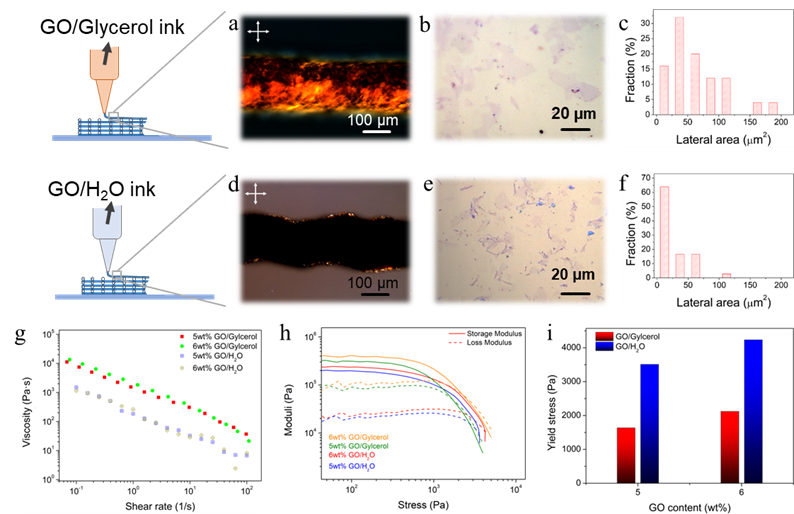

· 设计了高浓度均相的GO/甘油（Glycerol）分散液作为3D打印墨水，探索了氧化石墨烯浓度对于分散液流变行为的影响。

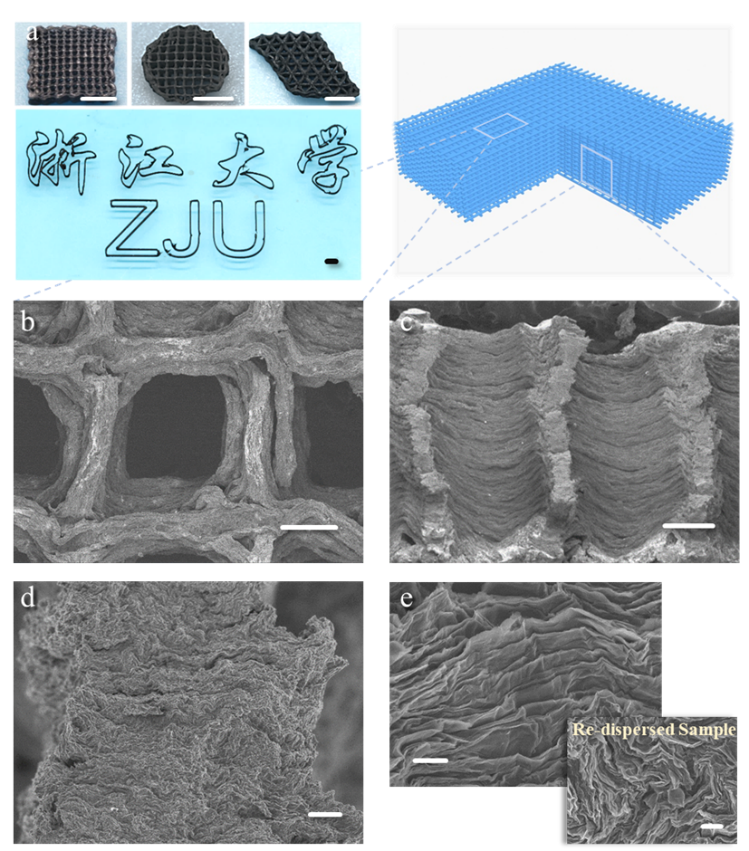

· 利用墨水直写技术，制备石墨烯微晶格材料。得到的石墨烯微晶格材料表现出高密度，高强度，高可压缩性和高导电性的特质，具有良好的应用前景。

· 跟踪了高密度石墨烯微晶格材料压缩形变的微观结构演化，阐明了多级结构对高可压缩性的贡献。

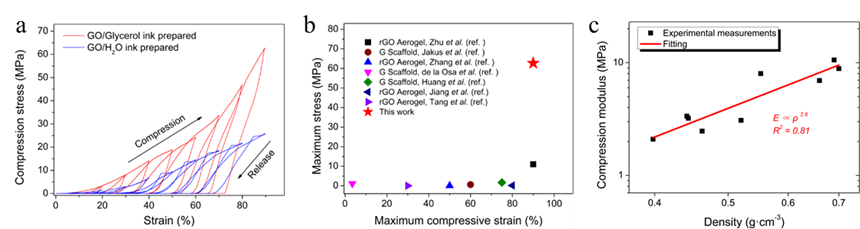

浙江大学高超、许震团队，利用甘油分子对GO片溶剂化的作用，设计了GO/甘油3D打印墨水。该墨水具有较高的GO固含量（~6wt%），且保持了GO液晶相，实现了GO高浓度的均相分散。利用该墨水制备的石墨烯微晶格材料表现出了高强度（~62.7MPa），高抗压性（~90% 压缩形变），高导电性能（x-y平面内导电率2073 S m-1，z方向导电率~250 S m-1）的特性，开拓了新型三维石墨烯框架材料的范畴，为石墨烯材料在储能，复合材料，催化等领域的应用打下了基础。
