如果要使用3D打印机,则必须能够设计要使用它进行打印的东西。您知道,Thingiverse只能带您走远。Makerbot / RepRap样式3D打印机的唯一问题是它们有局限性。有些悬垂无法打印,层分层会导致零件破裂等。

本文的目的是为如何设计此类打印机的局限性提供指南,以创建坚固的功能部件。

就本文而言,我将使用OpenSCAD,这是一种开源3D CAD工具。

第1步:软件说明

3D打印设计

软件很重要。您选择的软件会影响您的设计过程,并在一定程度上影响您对设计的看法。对于本文,我将仅使用开源跨平台工具。Blender

是3D工作的一种流行选择。Blender是一个非常强大的建模和动画工具。Blender还是一个网格建模器,这意味着您的设计是由三角形网格组成的。然后,您可以将这些网格成形为设计。如果您喜欢在工作时雕刻或“感觉”到设计,则像Blender这样的工具是不错的选择。 我使用OpenSCAD。

OpenSCAD是CSG(构造实体几何)建模器。这意味着您可以通过组合原始形式来创建对象。OpenSCAD不雕刻。它使用类似于代码的设计过程,就像POV-RAY或其他光线跟踪程序一样。

如果您想设计数学形式,或者真的喜欢编写代码,则OpenSCAD适合您(它具有for循环)。OpenSCAD具有一项特别强大的功能:变量。能够为变量分配尺寸,然后根据这些尺寸生成对象,可以进行参数化设计。

要记住的重要一件事是确保设计是多种多样的。在时间的关系,我是指你这个关于该主题的优秀文章。使用网格建模器比使用CSG建模器更容易制作非流形对象。

最后一点:尽管我将使用OpenSCAD,但这不是OpenSCAD教程。有很多好的。但是,我将共享每一步的源文件。我假设您具有执行基本3D设计的能力,并且仅提供有关优化3D打印设计的提示。

步骤2:突出部分1:孔

3D打印设计
3D打印设计

悬垂给没有支撑材料的3D打印机带来了挑战。假设从喷嘴中挤出的塑料是圆柱体(宽度/厚度比为1),则当打印超过45度的笔迹时,长丝将被挤出到露天环境中。在实践中,长丝的形状更呈椭圆形(宽度/厚度比为1.2-1.8),因此可以打印出更陡峭的悬垂,但数量不多。通常,遵循“ 45度规则”是一个好主意。简而言之,不要设计超过45度的悬垂。

这带来了孔的问题。在第一个图像中,您可以看到孔的顶部是一个突出部分。如果零件只是一个带孔的块,我可以将其背面翻转并平坦地打印,避免悬垂。设计的一部分就是您的思维方式。

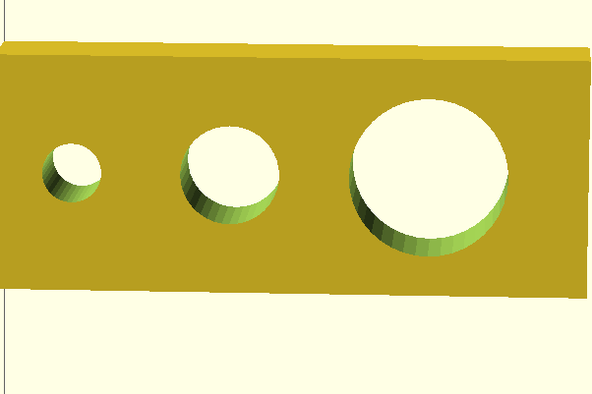

假设我必须垂直打印它,如图所示,我必须打个电话。图像具有从左到右分别具有3mm,5mm和8mm直径的三个孔。塑料具有一定的刚性,因此我可以按原样打印3mm的孔。5mm的孔会有一些下垂的塑料,需要钻出。8mm的孔可能会打印得很差。

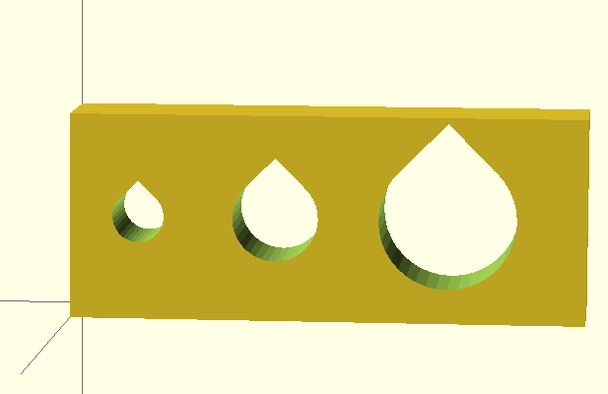

对于较大的孔,可以使用一种称为泪滴的技术。这显示在第二张图片中。泪滴限制突出到45度,可以打印更大的孔。对于公差较差的孔,它将牢固地固定螺栓或轴承。需要钻一个小公差孔。

在OpenSCAD文件中,我提供了一个模块,该模块可以在给定高度和半径的情况下制作水滴。

步骤3:悬垂第2部分:直伸悬垂

3D打印设计
3D打印设计

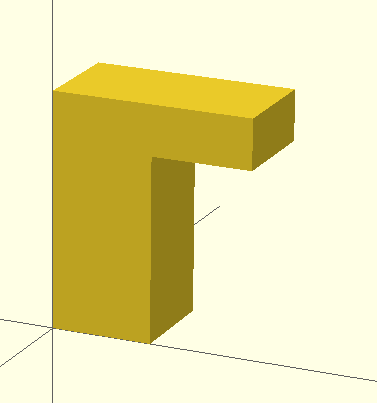

现在,像skeinforge之类的切片机具有不错的支撑结构,直线伸出的问题变得越来越少。但是,仍应尽可能避免使用它们。在大多数情况下,可以旋转或翻转零件以避免悬垂。

在我的示例中,我的部分可以在许多其他方向上进行操作,以避免悬垂。如DeerOrBunny所展示的,可以使用校准良好的机器打印小的悬垂物。但是大的悬垂是一个痛苦。

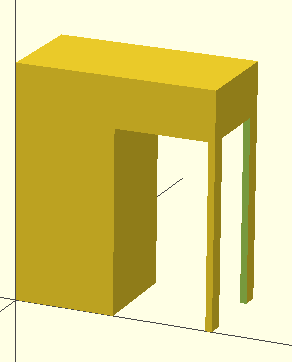

我在零件上添加了小的支撑物,如第二张图片所示。这些将突出的部分变成支撑的间隙,即使有些下垂,也可以打印。完成打印后,我可以将它们剪掉。

步骤4:固定螺丝和螺纹

3D打印设计

现在,我可以从不做的事情继续做下去。

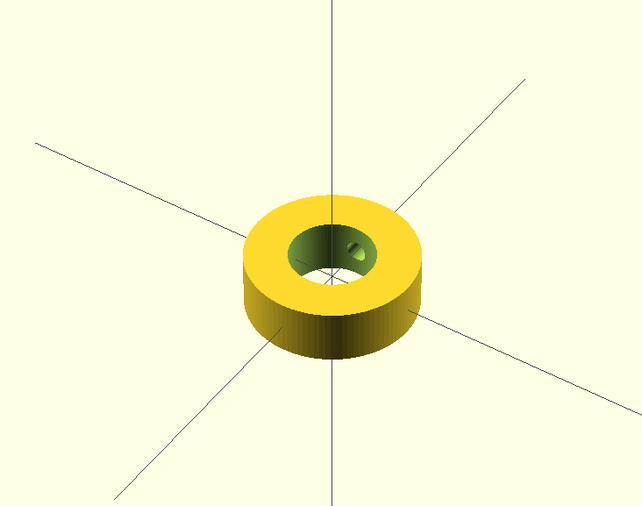

假设我要设计一个带有紧定螺钉的项圈,如上图所示。我做领子,然后在上面打一个孔以拧螺丝。孔略小。可以敲击大多数3D打印的塑料,但通常螺钉会自攻。在ABS中,这种方法比PLA更好,但是ABS比PLA更容易剥离。拧紧螺母是在印刷零件上使用定位螺钉的一种好方法,如第二张图片所示。

螺母将承受拉下塑料的螺钉的负荷,因此不会脱落。低压力应用不需要此功能,但这是一个很好的保障,并且效果很好。Zaggo的Z-Crank是使用此技术的零件的一个很好的例子。

OpenSCAD文件实际上仅用于演示。螺母的尺寸不正确。不过,您可以根据需要将其用作参考。

步骤5:总结

我希望此指导为您将来的3D设计和3D打印工作提供有用的基础。这些只是使您入门的基础。3D仅受您的想象力限制,因此请继续探索并做出令人敬畏的东西。
