如何使用彩色3D扫描将零件从扫描反向工程为CAD

流浪汉
2020-10-16 15:18:14

在这里,我们将以一个非常基本的部分(滑板)为例,以简化和说明该过程。



步骤1:记录如何对零件进行反向工程



我们发现在物理部分上写下笔记的最佳方法是使用画家的胶带。这样可以防止损坏或标记表面。我们通常使用箭头和虚线来定义我们更喜欢使用哪个象限来对零件进行反向工程。



步骤2:扫描零件

3D扫描

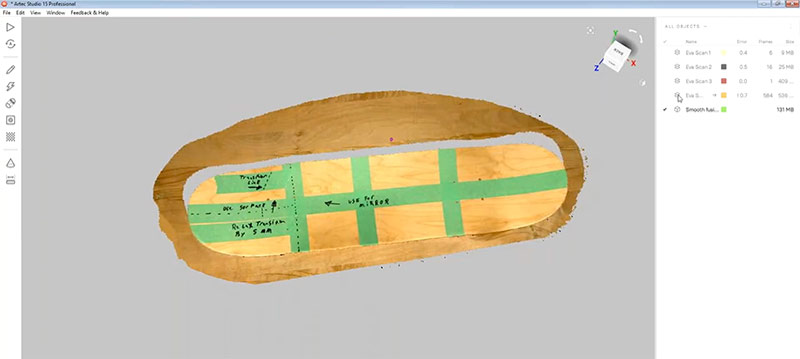

手持式3D扫描仪(例如Artec Eva,Space Spider或Leo)非常适合此工作,因为它们捕获颜色纹理信息并使用颜色将扫描结果对齐到数字3D模型中。在这里,您将像扫描任何项目一样扫描零件。



步骤3:导出文件

3D扫描

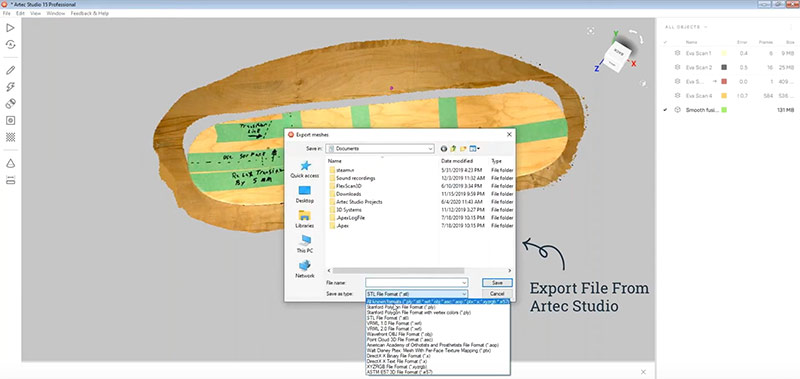

导出文件之前,可以根据需要先清理扫描数据。然后将模型导出为适合的文件格式,该文件格式将被逆向工程软件或支持扫描到CAD转换的CAD软件接受。然后,您可以开始项目的CAD创建部分。



导出的最佳文件格式是什么?



为了使工作流程尽可能简单,我们发现使用彩色扫描进行逆向工程的最佳文件格式是.ply。原因是,如果您使用其他文件格式(例如.obj),则需要附带文件(例如.mtl,.jpg或.png)来生成对象的纹理。



在进行逆向工程时,已经有很多工作要做。您可以采取任何使它尽可能简单的方法来作为奖励。

                                                 兼容性检查

   一些逆向工程软件可以进行彩色扫描,而有些则不能。检查您选择的程序是否接受3D彩色扫描文件。



步骤4:对零件进行反向工程

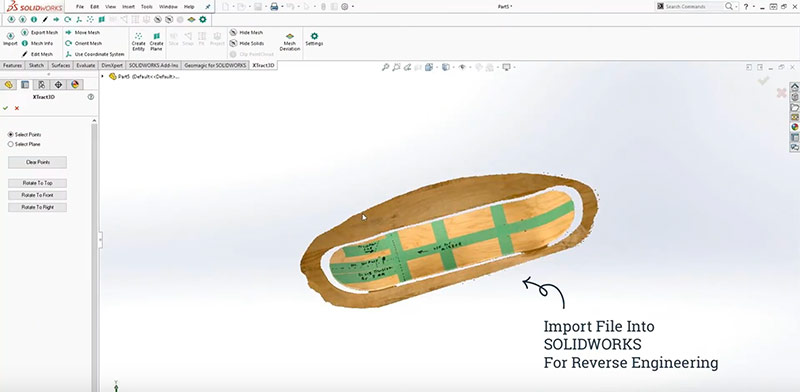

因为我们想创建一个参数化CAD模型,所以我们使用SOLIDWORKS在名为XTract3D的插件的帮助下对零件进行了逆向工程,以将扫描数据转换为CAD。

3D扫描

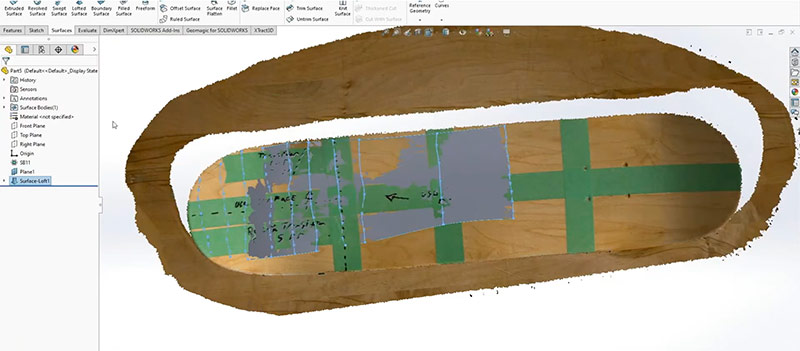

在这里,我们使用引导曲线作为创建放样曲面的参考。

3D扫描
3D扫描

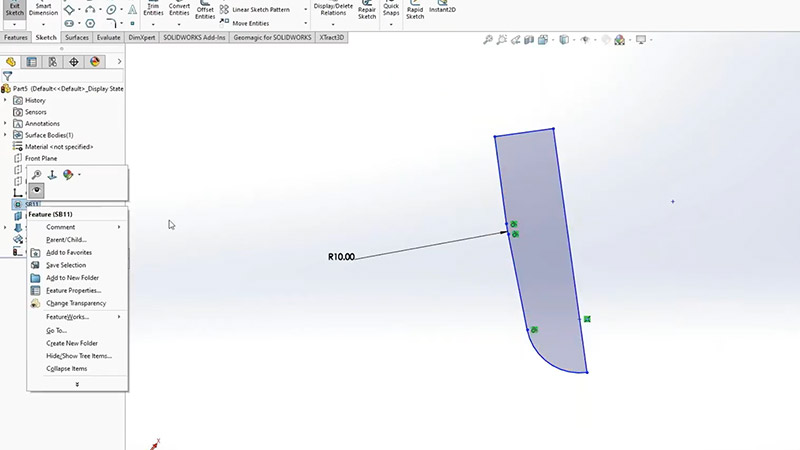

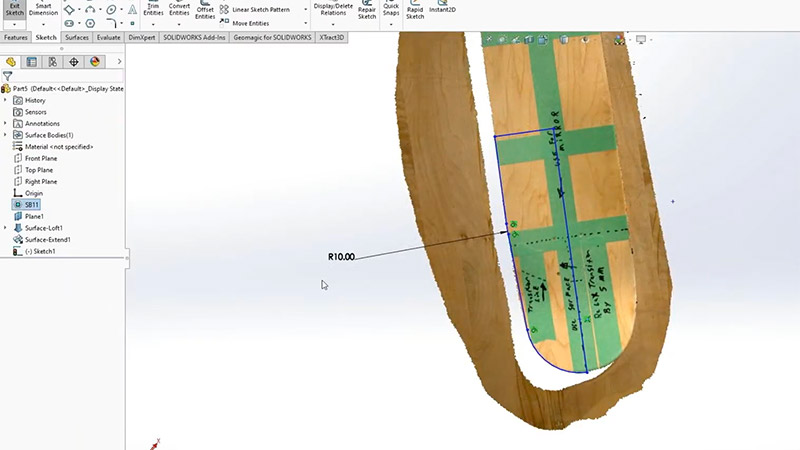

使用彩色扫描数据作为设计参考来完成首选象限的草图。

3D扫描

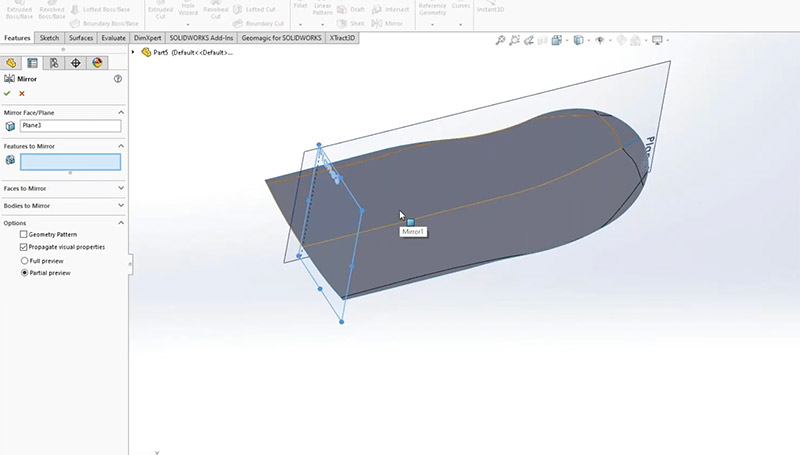

定义平面以镜像表面。

3D扫描

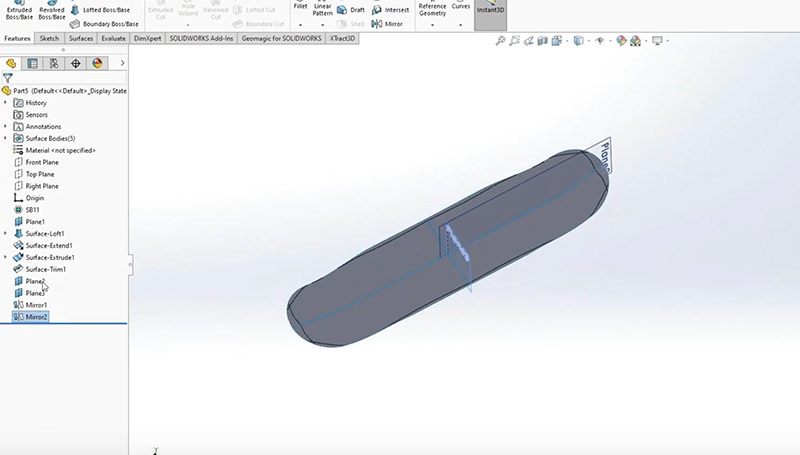

再次对其进行镜像以创建整个表面。

3D扫描

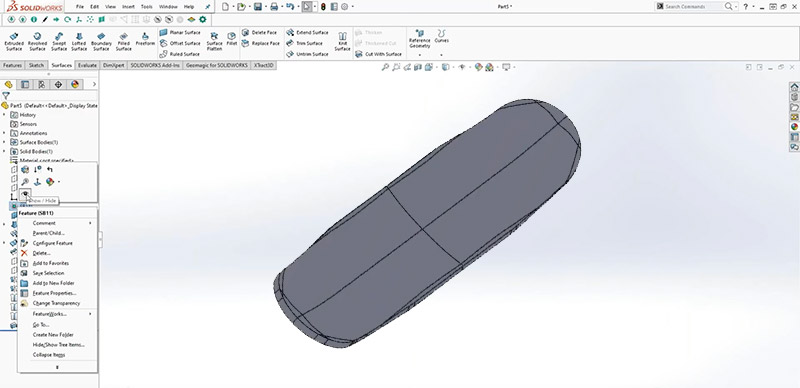

将表面转换为实体,然后完成CAD模型。

3D扫描

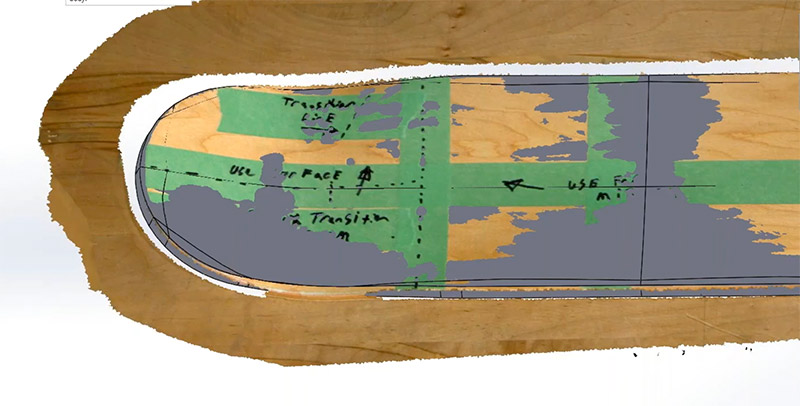

具有3D扫描的颜色纹理位于最终CAD模型的顶部。
