高清扫描助您轻松搞定复杂管件测量
高清扫描助您轻松搞定复杂管件测量
良旭车辆配件有限公司是一家专注生产各类排气管、中冷器进出气管、散热器出水管、挡泥板支架、卡箍等汽车配件的公司,是中国重汽集团管类产品的主要供应商。
受新标准的影响,从 2007 年上半年起,良旭陆续接触到一些新产品开发的项目,新的产品形态带来了新的挑战。各类管件和支架类产品是良旭的主要产品,通常,良旭通过一台针对管件类产品测量的便携式三坐标来完成测量工作。引入新品开发项目后,他们在弯管和一些钣金件的测量上遇到了新的挑战。
比如弯管的测量,通常的做法是,用测量臂取三组点,从而定位一个圆面,但当端面短到一定程度时,通过打点的方式获得的数据会与实际数据出现错位,造成测量的不准确。又比如翼子板支架的测量,不单涉及到孔位,还涉及到弯管形态、管路走向、冲压凹槽的尺寸等关键信息的测量,单纯的点对点测量在面对这一类复杂支架时就失效了。

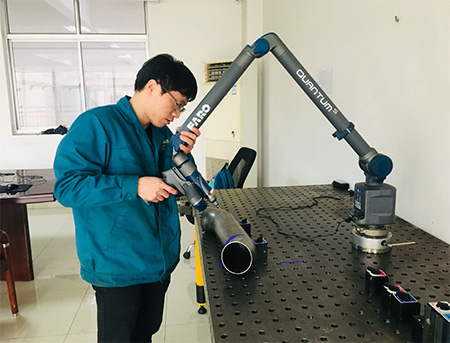

引入三维扫描臂
这一类新产品使用以前的点对点的测量已经没办法进行质量检测,只能使用扫描功能。

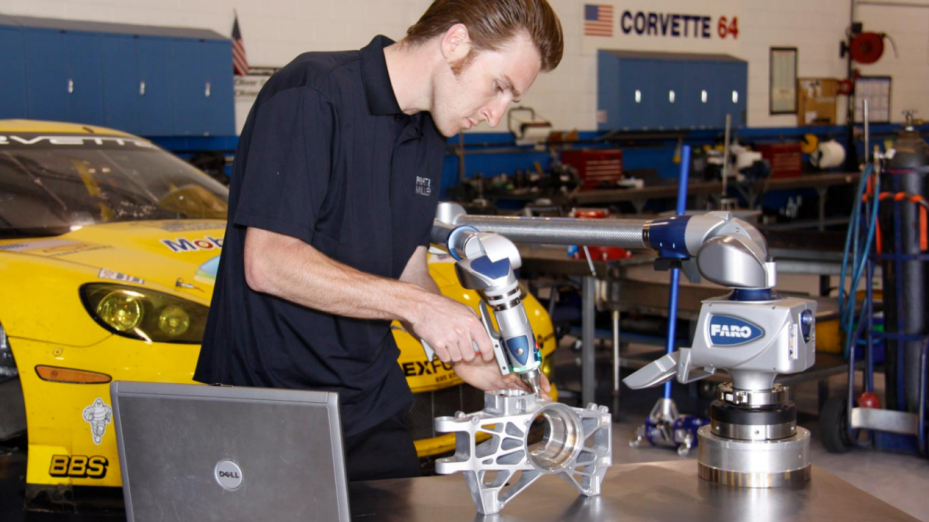

测量臂测量精度非常高,配合激光扫描头,既可以进行点对点的接触式测量,还可以进行非接触式扫描测量,两种操作方式无需拆卸任何部件,可以实现无缝切换。激光扫描头采用蓝光扫描技术,与红激光相比,蓝激光的波长较短,在发现物体的小细节方面能力更强,可利用更高的分辨率提供更佳的扫描结果。由于每行的实际扫描点可达到 2,000 个,激光扫描头可以捕捉复杂零件的详细特征。更值得称道的是,即使是黑色表面和反光面的零部件,激光扫描头也能轻松获取精确、完整的点云数据。

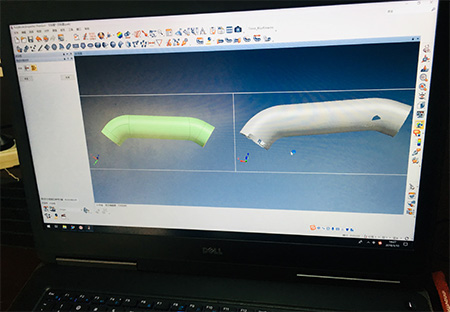

现在,良旭的技术团队可以使用三维扫描臂将弯管和翼子板支架扫描下来,再与数模进行对比,便可以获得彩色的图形质量报告,管件是否合格,哪个部位超出公差范围一目了然,非常方便。良旭的技术人员由此可以自信地判断下一步该如何操作。
在良旭,新产品的开发涉及根据客户的设计图定制模具、首件生产、首件检测以及工装夹具检具的定制等,无论是模具验证、首件检测还是客户装车验证,都离不开扫描臂提供精确的测量保证。
各种管类件的大小在三四十厘米到2米不等,测量精度要求在 ±0.1mm。扫描臂无论是测量范围还是测量精度,都能充分满足良旭的日常生产需求。
